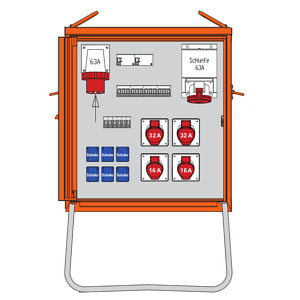

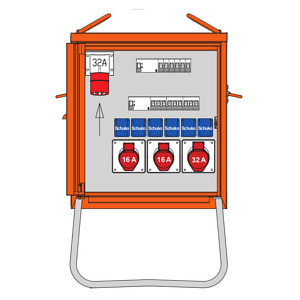

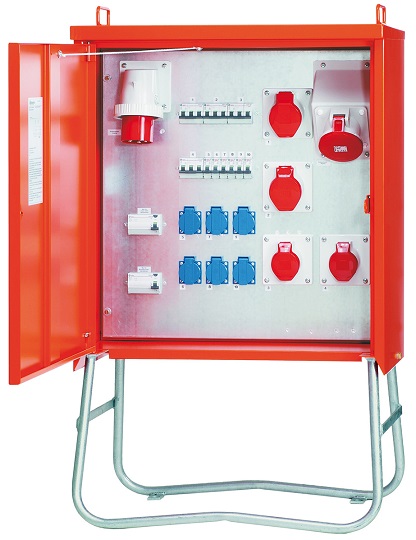

Endverteiler

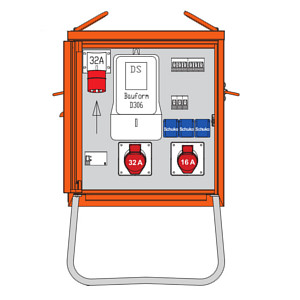

End- bzw. Steckdosenverteiler werden als Unterverteiler mit Gerätesteckern für schnell wechselnde Tagesbaustellen/ Etagen eingesetzt. Mit einem beglaubigten Zwischenzähler eignen sie sich auch als Untermessung zur Abrechnung für Subunternehmer.

Endverteiler sind kompakt und mobil. Sie werden über einen Schutzkontakt- oder CEE-Gerätestecker an einen Anschluss-, Verteiler oder Endverteiler angeschlossen und verteilen die Energie auf von handgeführten Elektrogeräten mit vorgeschalteten Schutzeinrichtungen.

Technische Ausstattung

Gehäuse aus elektrolytisch verzinktem Stahlblech
mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde
Untergestelle im Vollbad feuerverzinkt,
mit fest verschweißten Streben und Ösen für Erdnägel
Labyrinth-Zwangsbelüftung zum Schutz vor Schwitzwasserbildung
Schwenkbare Kranösen und seitlichen Tragegriffen
schwermetallfreie Kunststoff-Lackierung - RAL 2004 - reinorange
oder gemäß RAL Farbkarte
Anschlussleistungen von 3,7 bis 44 kVA
(16 A bis 63 A Einspeisung durch Stecker)
bei Sonderanforderungen sind Sonderverteiler
und Sonderkonstruktionen erhältlich

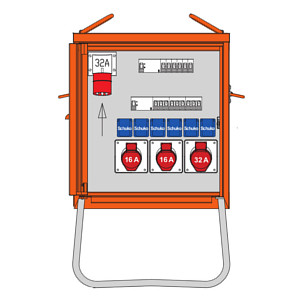

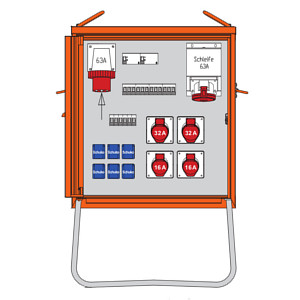

MI-RCD

Ähnlich wie bei den Elektrofahrzeugen ist es für mobile Stromverteiler, die mittels Gerätestecker angeschlossen werden, sinnvoll, einen RCD mit Gleichfehlerstromerkennung einzusetzen, um eventuell auftretende Gleichströme größer 6 mA zu erkennen und abzuschalten.

Durch diese Gleichfehlerströme kann ein eventuell vorgeschalteter RCD Typ A vormagnetisiert werden, woraufhin er auch bei Wechselfehlerströmen nicht mehr auslöst. Dies stellt eine große Gefahr dar.

Downloads

Szenariendarstellun "kleine Baustelle" 580 KB
Szenariendarstellung "Etagenbaustelle" 569 KB
Szenariendarstellung "große Baustelle" 0.97 MB
Szenariendarstellung "Containerdorf" 523 KB

Bestueckungsuebersicht Endverteiler.png 247 KB
