Gruppenverteiler



Gruppenverteiler werden bei größeren Baustellen an den Anschlussschrank angeschlossen und dienen für mehrere Verteilerschränke als Haupt- und Gruppenverteiler.

Technische Ausstattung

  • Serienverteiler sind mit NH-Lastschaltleisten
    oder NH-Trennern im Abgang bestückt
  • Anschlussleistungen von 173 bis 436 kVA (250 A bis 630 A Hauptsicherung)
  • Gehäuse aus elektrolytisch-verzinktem Stahlblech
  • Untergestell im Vollbad feuerverzinkt, mit fest verschweißten
    Streben und Ösen für Erdnägel
  • Labyrinth-Zwangsbelüftung zum Schutz vor Spritzwasserbildung
  • Schwenkbare Kranösen
  • Schwermetallfreie Kunststoff-Lackierung in
    RAL 2004 - reinorange - oder gemäß RAL-Farbkarte
  • Schutzart: IP 44

Gruppenverteilerschränke

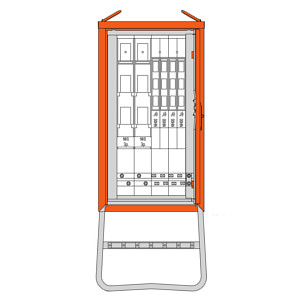

mit Lastschaltleiste WGV0072 (173 kVA)

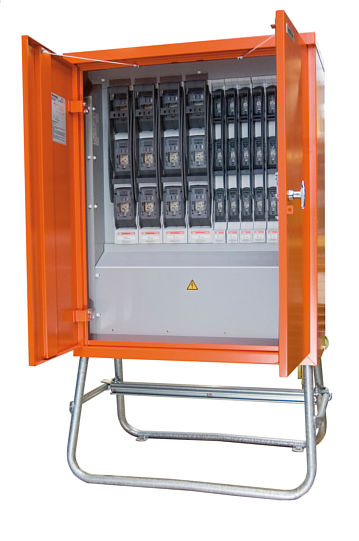

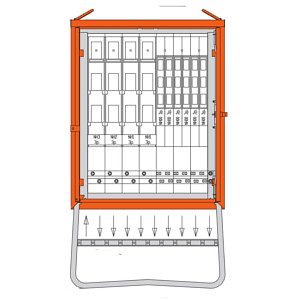

mit Lastschaltleiste WGV0092 (436 kVA)

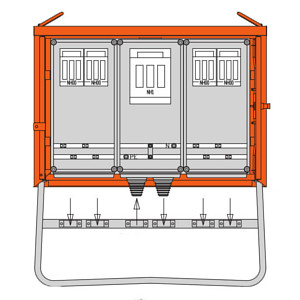

mit NH-Trenner WGV0070 (173 kVA)

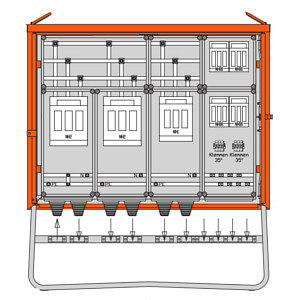

mit NH-Trenner WGV0080 (277 kVA)

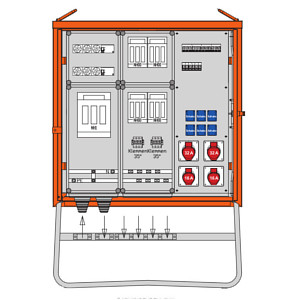

Gruppenverteiler WGV0078 (173 kVA)
