Auf- und Unterputzverteiler

Die Verteiler werden in hochwertig verarbeitetem Gehäuse aus gebürstetem Edelstahl zur Montage Aufputz oder Unterputz ausgeführt. Die Türen sind abschließbar auch bei gesteckten Leitungen durch einen Kabelauslass. Sonderverteiler und Sonderkonstruktionen sind selbstverständlich über unser umfangreiches Serienprogramm hinaus lieferbar.

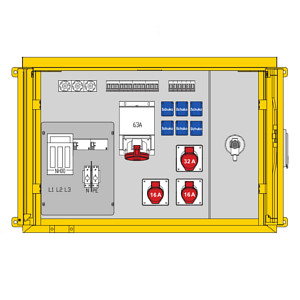

Aufputzverteiler

Gehäuse aus Edelstahl Werkstoff 1.4301
in blank / gebürstet oder lackiert gemäß RAL-Farbkarte
Kabelausführung bei geschlossener Tür durch
Bürstenleiste bzw. Auslass im Boden
mit Bohrungen zur Befestigung an der Wand
Tür mit Griff und Kugelschnapper
und Kunststoffkastenschloss
mit Profilhalbzylinder, Schließung G2123
Schutzart: IP44

Gehäuseabmessungen

Baubreiten

Bautiefen

250 mm
360 mm
390 mm
480 mm

Bestückungsbeispiel

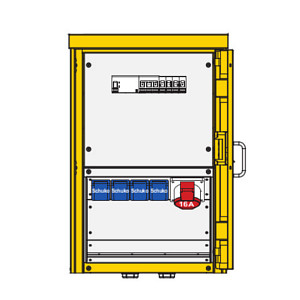

AUfputzverteiler
Art.-Nr.: 8AP43560

Anschluss:

1 Reihenklemme 2 x 5 x 25qmm
für Zuleitung und Kabelschleife

Abgang / Absicherung:

1 RCD-Schutzschalter 4P 63A/30mA -A-
1 CEE-Anbaudose 32A 5P 400V 6h
1 Leitungsschutzschalter (MCB) 3P 32A -C-
1 CEE-Anbaudose 16A 5P 400V 6h
1 Leitungsschutzschalter (MCB) 3P 16A -C-
2 Schutzkontaktsteckdosen 16A 2P 230V
2 Leitungsschutzschalter (MCB) 1P 16A -B-

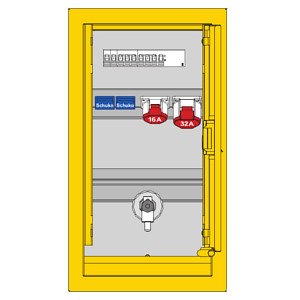

Unterputzverteiler

Gehäuse aus Edelstahl (Werkstoff 1.4301)
in blank 7 gebürstet oder lackiert gemäß RAL-Farbkarte
Tür mit Kunststoffkastenschloss
mit Profilhalbzylinder, Schließung G2123
Kabelausführung bei geschlossener Tür möglich
mit Profilgummidichtung
Kabelzuleitung durch Reduzierringe 12-48 mm
3 x von oben / 2 x von unten
Schutzart IP 44

Gehäuseabmessungen

Baubreiten Blendrahmen

320 mm
420 mm
600 mm

Bauhöhen Blendrahmen

590 mm
750 mm

Bestückungsbeispiel

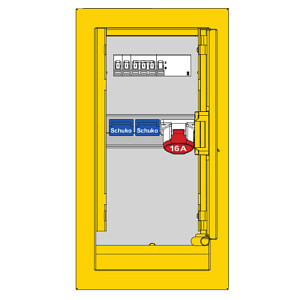

Unterputzverteiler
Art.-Nr.: 6UP0130

Anschluss:

1 Reihenklemme 2 x 5 x 25qmm
für Zuleitung und Kabelschleife

Abgang / Absicherung:

1 RCD-Schutzschalter 4P 40A/30mA -A-
1 CEE-Anbaudose 16A 5P 400V 6h
1 Leitungsschutzschalter (MCB) 3P 16A -C-
2 Schutzkontaktsteckdosen 16A 2P 230V
2 Leitungsschutzschalter (MCB) 1P 16A -B-
