Industrieverteiler



Die robusten Industrieverteiler werden aus Edelstahl gefertigt und verfügen über innenliegende Befestigungspunkte für die Bodenmontage. Montage auf einem Erdstück zum Eingraben ist ebenfalls möglich. Die Labyrinth-Zwangsbelüftung bietet Schutz vor Spritzwasserbildung. Jeder Verteiler verfügt über ein robustes 3-Punkt-Stangenschloss mit Schwenkhebel und Profilhalbzylinder.

Technische Ausstattung

  • Gehäuse aus Edelstahl (Werkstoff 1.4301)
  • Schwermetallfreie Kunststoff-Lackierung in RAL 7032 - grau -
    oder gemäß RAL-Farbkarte
  • Bodenmontage oder Montage auf Erdstück zum Eingraben
  • Labyrinth-Zwangsbelüftung zum Schutz vor Schwitzwasserbildung
  • mit Einfachtür und robustem 3-Punkt-Stangenschloss
    sowie Schwenkhebel mit Profilhalbzylinder
  • Schließung G2123 sowie Kunststoff-Regenschutzkappe
  • Einbauten bis einschl. RCD-Schutzschalter schutzisoliert
  • vordere Blende zur Montage abnehmbar
  • Kabelausführung bei geschlossener Tür möglich
  • Schutzart: IP 44

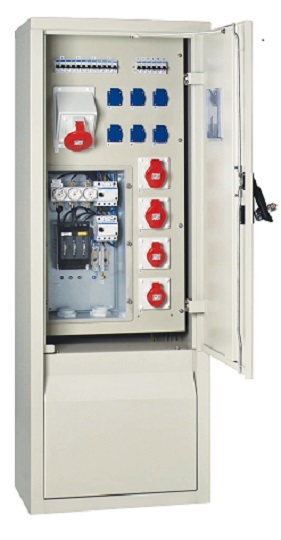

Edelstahlstromverteiler
Art.-Nr.: 83215200

Anschluss:

1 NH00-Sicherungslasttrennschalter 100A
   mit Bügelklemme 10-50 qmm

Abgang / Absicherung:

1 RCD-Schutzschalter 4P 63A/300mA -A-
   mit Sicherungselement 3P 63A D02
1 CEE-Anbaudose 63A 5P 400V 6h
   ohne Vorsicherung -direkt ab RCD-
1 RCD-Schutzschalter 4P 63A/30mA -A-
   mit Sicherungselement 3P 63A D02
2 CEE-Anbaudosen 32A 5P 400V 6h
   mit je 1 Leitungsschutzschalter (MCB) 3P 32A -C-
2 CEE-Anbaudosen 16A 5P 400V 6h
   mit je 1 Leitungsschutzschalter (MCB) 3P 16A -C-
1 RCD-Schutzschalter 4P 40A/30mA -A-
6 Schutzkontaktsteckdosen 16A 2P 230V
   mit je 1 Leitungsschutzschalter (MCB) 1P 16A -B-

Bauhöhen

  • 1200 mm
  • 1600 mm

Baubreiten

  • 467 mm
  • 593 mm
  • 789 mm
  • 867 mm
  • 1118 mm
  • 1168 mm
  • 1449 mm
  • 1703 mm
  • 1956 mm
  • 2417 mm

Industrie- und Marktplatzverteiler

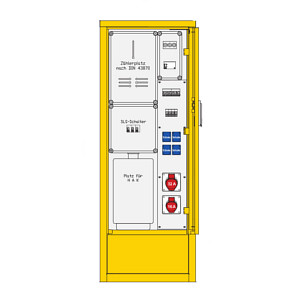

Industrieverteiler 83215400

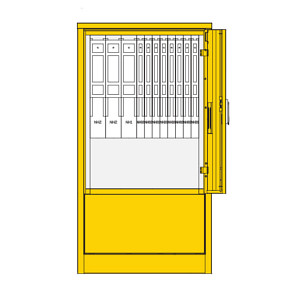

Industrieverteiler 83216500

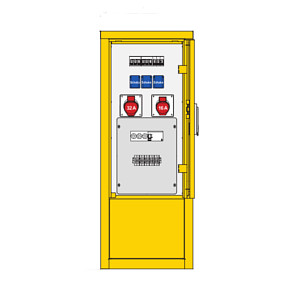

Industrieverteiler 83210000
