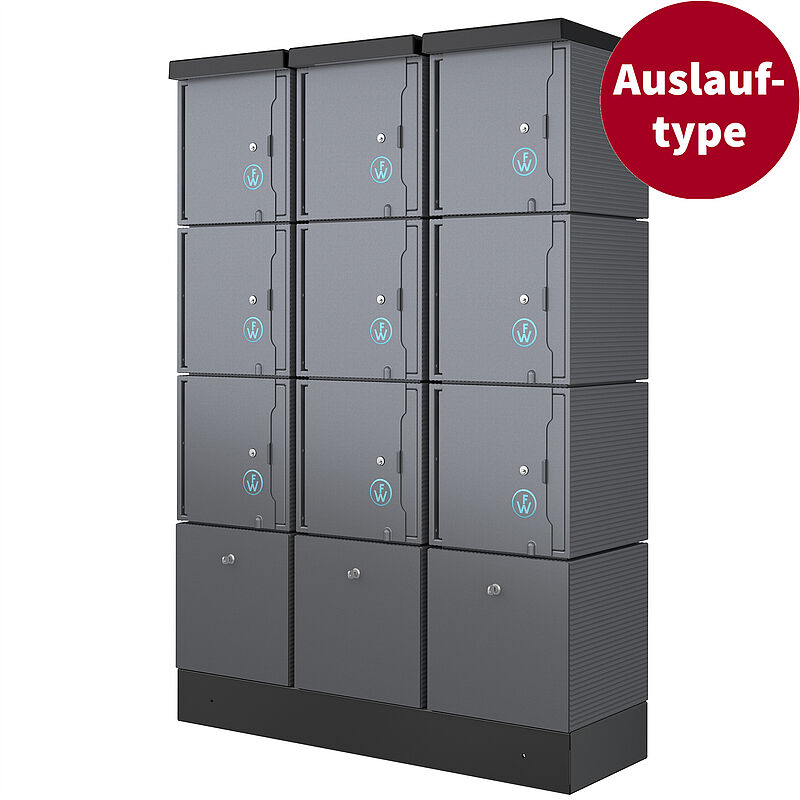

E-Bike Ladestation CUBE mit 9 Ladefächern und Münzkassierschloss
Part-No: 986970082
|
EAN: 4015609615919
WALTHER E-Bike Ladestation CUBE
wetterbeständige, robuste Gehäusekonstruktion:
Dach (Kunststoff), Ladefächer (Aluminium) und Türen, Rückwand und Sockel (Stahl mit Pulverbeschichtung)
Farbe: Eisenglimmergrau (DB703)
selbstschließende Tür inkl. Magnethalterung
Kabelausführung bei geschlossener Tür möglich
Integriertes und abschließbares Service-Fach für Technik und Sicherungen
Empfohlene Anschlussmöglichkeit 1x5x10mm² (am Anschlussklemmblock 2x5x25mm²)
Schutzart Elektronik: IP44
Schlagfestigkeit: IK09
Temperaturbereich: von -15°C bis 55°C
Maße: H x B x T (1849 x 416 x 463)mm
9 Ladefächer Innenmaß: H x B x T (290 x 330 x 350)mm
bestückt mit je:
2 Schutzkontaktsteckdosen mit erhöhtem Berührungsschutz inkl. FI/LS - Kombination Typ A (6A)
Münzkassierschloss (je Fach):
- 1 Schlüssel
- Münzeinwurf 1 EUR / 2 EUR
- Die Münze wird nach Benutzung nicht zurückgegeben.
Eine Kassiermünze wird als Nutzungsgebühr abkassiert,
ein zusätzliche Pfandmünze Benutzung automatisch zurückgegeben.
Technical Data
Baureihe
CUBE 400
Montageart
Bodenmontage
Eichrechtkonformität
-
Norm
-
Max. Leistung pro Ladepunkt
1,4
Bemessungsspannung
230/400
Frequenz
50
Bemessungsstrom
10
Kurzschlussstrom
-
Nennanschlussleistung
12,6
TAB-Anschlussbereich
-
Überspannungsschutz Niederspannung
-
Überspannungsschutz Kommunikation
-
Schutzart (IP)
IP44
Schutzklasse
I
Schutzklasse TAB
-
Schlagfestigkeit
-
ACSEV
-
Betriebstemperaturen
-25 bis 40
Anzahl der Ladepunkte
9
Anzahl der Ladekupplungen Typ 1
0
Anzahl der Ladekupplungen Typ 1 CCS
0
Anzahl der Ladekupplungen Typ 2
0
Anzahl der Ladekupplungen Typ 2 CCS
0
Anzahl der Ladesteckdosen Typ 2
0
Anzahl der Ladekupplungen GB AC
0
Anzahl der Ladekupplungen GB DC
0
Anzahl der Ladesteckdosen GB
0
Anzahl der Ladesteckdosen Typ 3
0
Anzahl der Ladekupplungen CHAdeMO
0
Anzahl der CEE-Steckdosen
0
Anzahl der Haushaltssteckdosen
18
Ladesteckvorrichtung
Schutzkontaktsteckdose
Anzahl der FI-Schalter Typ A
0
Anzahl der FI-Schalter Typ B
0
Typ des Fehlerstromschutzschalters
Typ A
DC-Fehlerstromerkennung
-
Mit Leistungsschutzschalter
-
LS-Schalter je Ladepunkt
RCBO Kombination 2P 6A/0,03A B -Typ A-
Mit Kommunikationsschnittstelle
-
Mit Energiezähler
-
Funktion Zugangskontrolle
-
Mit Lastmanagement
-
Werkstoff des Gehäuses
Stahl
Ausführung Anschluss Anlagenseite
3-phasig
Mit Hausanschlusskasten (HAK)
-
Identifizierung
Münzkassierschloss
Identifizierung Zubehör
-
Zähler je Ladepunkt
ohne
Anschluss
Anschlussklemme bis 2x5x25
7" Touchdisplay zur Benutzerführung
-
Anzeige je LP
sonstiges
LED Statusanzeige je LP
✓
RFID-Display je LP
-
Schnittstelle
ohne
Backendanbindung
ohne
OCPP
-
PLC (ISO 15118)
-
OCMF
-
EEBUS
-
Gehäusewerkstoff
Edelstahl & Aluminium, pulverbeschichtet
Gehäusefarbe
Eisenglimmergrau DB 703
Höhe
1850
Breite
1264
Tiefe
460
Logistics information
Packaging:
Palette
Net weight:
210 kg
Length:
1,993 m
Width:
1,4 m
Depth:
0,8 m
Customs tariff number:
85366990
