Wandkombinationen richtige und sichere Lösungen für individuelle Installationsanforderungen



CEEtyp-Steckdosenkombinationen werden nach der internationalen Norm für Niederspannungs-Schaltgerätekombinationen DIN EN 61439 projektiert und gefertigt.
Jede Steckdosenkombination ist anschlussfertig verdrahtet und wird einer individuellen Stückprüfung unterzogen und mit einem beiliegendem Prüfprotokoll geliefert.

 Auf einen Blick

  • frei von Halogen und Nitrosaminen
  • schnelle und eindeutige Zuordnung durch nummerierte Anbaudosen und Absicherungen
  • vollflächig rechteckige Abdeckung bei den Schutzkontaktsteckdosen aus Thermoplast mit einem Öffnungswinkel von 180°
  • Verrastung der frontbündigen, getönten Klarsichtabdeckung in geöffneter Stellung ermöglicht einfache Einhandbedienung
  • ausbrechbare Vorprägungen für Kabeleinführung oben und unten
  • keine Stoß- und Schmutzkanten durch versenkte Scharniere
  • stückgeprüft nach DIN EN 61439
  • möglicher Einsatz im Temperaturbereich -25°C bis +40°C
WandverteilerHöhe x Breite x TiefeVorprägung
oben und unten
658 / 659237 x 125 x 124 mmM 20 / M 25
692237 x 183 x 151 mmM 25 / M 32 / M 40
695  (Gehäuse 691
und 696 geflanscht)
475 x 183 x 151 mmM 25 / M 32 / M 40
698370 x 183 x 151 mmM 25 / M 32 / M 40
682404 x 290 x 151 mmM 40 / M 50
689655 x 290 x 171 mmM 40 / M 50
685 (Gehäuse 681
und 686 geflanscht)
809 x 290 x 171 mmM 40 / M 50
Tischleiste
Höhe x Breite x TiefeVorprägung
oben und unten
650 / 651446 x 115 x 86 mmM 40 / M 50

Wandverteiler



Wandverteiler sind in den Materialien Kunststoff und Vollgummi sowie in unterschiedlichen Gehäusegrößen erhältlich. Dabei sind die Steckdosenkombinationen so ausgelegt, dass sie beliebig aneinander geflanscht werden können, um so flexibel jegliche Kundenanforderungen umzusetzen. In der größten Bauform können Kabelquerschnitte bis 95mm² angeschlossen werden. Selbst in Anwendungsfällen mit Chemikalien und aggressiven Medien gibt es entsprechende Lösungen.

Gehäusemerkmale

Werkstoff Materialeigenschaften Wandstärke Farbe Schutzart Einsatzgebiet
PC / ABS (grau) • hohe chemische Beständigkeit
• silikon- und halogenfrei
• blei- und cadmiumfrei
• höchste Brennbarkeitsklasse nach V0, UL-geprüft
• stoß- und schlagfest
• UV-beständig
3-4 mm RAL 7035 grau IP67 Industriehallen
Montage- und Fertigungshallen
NK / SBR Gemisch aus
Natur- und Styrol-Butdien-Kautschuk
• extrem robust
• unzerbrechlich
• alterungs-, säuren- und laugenbeständig
• stoß- und schlagfest
• UV-beständig
10 mm RAL 9005 schwarz IP65 Baustellen
Schwerindustrie
PBT Valox • sehr hohe chemische Beständigkeit
• säuren- und laugenbeständig
• silikon- und halogenfrei
• blei- und cadmiumfrei
• stoß- und schlagfest
• UV-beständig
3-4 mm RAL 7000 grau IP67 chemische Industrie
Lebensmittelindustrie

Zubehör und Sonderlösungen

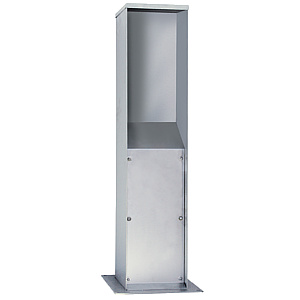

Ein umfangreiches Zubehörsortiment und Sonderlösungen runden das Produktprogramm der WALTHER-WERKE ab. So sind verschiedene Standsäulenvarianten aus Edelstahl für die Montage von Steckdosenkombinationen in der Freifläche ebenso erhältlich wie beispielsweise mobile Einheiten mit funkgesteuerter Drehrichtungsänderung oder mobile Personenschutzeinrichtungen gemäß DIN 14660.

Downloads

Prospekte

Wandsteckdosenkombinationen mit Gehäusen aus unterschiedlichen Werkstoffen

Kunststoffgehäuse PC/ABS

Kunststoffgehäuse Valox

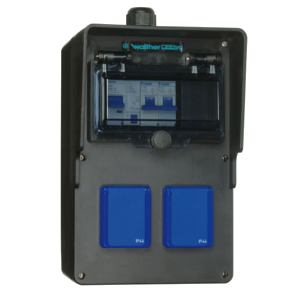

Vollgummigehäuse NK/SBR Kautschuk

Zubehör für Wandkombinationen


Sonderlösungen

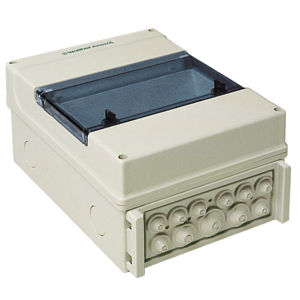

Installationsverteiler Kunststoff AP

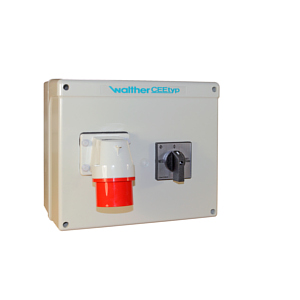

Notstromeinspeisung Kunststoff AP

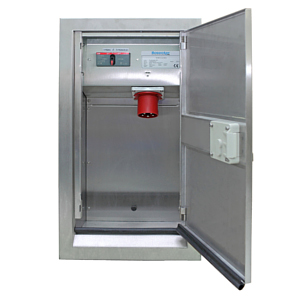

Notstromeinspeisung Edelstahl AP + UP
