Robuste Kabelbrücken aus Vollgummi OPTIMALER KABEL- UND LEITUNGSSCHUTZ



Eine Kabelbrücke wird als Überfahrschutz für Leitungen, Kabel und Schläuche eingesetzt und bietet zeitgleich Schutz vor Stolperunfällen. Kabel und Leitungen werden vor Quetschungen und Unfällen geschützt. Die Abmessungen sind so gewählt, dass auch große Kabeldurchmesser wie 5x70 mm² oder 1x120 mm² (4-Kanal) passen. Mit einer Nutzlast von bis zu 9t können die Kabelbrücken auch von LKWs mit max. 10 km/h überfahren werden.

Industrial Cable Protectors

Auf einen Blick

  • Werkstoff SBR / NBR Kautschuk
  • Achslast 0,2 t / 9 t
  • rutschhemmende Oberfläche
  • unbeschränkt verlängerbar
  • schwarz/ gelbe Signalfarbe
  • Kabelbrückenteile sind als Gerade und 30°-Bogen erhältlich
    (mit 3 Bogenteilen sind 90°-Winkel realisierbar)
  • hohes Eigengewicht, sehr stabile Auflage
  • nichtleitend und bis 110 kV durchschlagfest
  • Säuren- und laugenbeständig
  • UV- und hochwärmebeständig

1-Kanal-Kabelbrücken speziell für den Personenverkehr



Die 1-Kanal-Kabelbrücken können sowohl im Außenbereich als auch als Fußbodenkanäle im Innenbereich der Industrie, im Lager und im Büro eingesetzt werden. Mit ihrer geriffelten Oberfläche ist die Kabelbrücke trittfest und rutschsicher. Die flache Kabelrampe ermöglicht den Fußgängern ein einfaches Überqueren und ist sogar rollstuhlgeeignet, da sie leicht abgeschrägt ist und so flach wie möglich auf dem Boden aufliegt. Die 1-Kanal-Kabelbrücken sind nicht für den Straßenverkehr geeignet.

1 Channel Cable Raceway

Sicherheitsrisiken vermeiden

Nicht nur auf Baustellen, sondern auch auf Veranstaltungen erhöhen Kabelbrücken die Sicherheit. Schläuche und Kabel finden genügend Platz in innenliegenden Kabelkanälen unterschiedlicher Größen und vermeiden somit Stolperunfälle bei lose verlegten Leitungen auf dem Boden. Um nicht selbst wieder als Stolperfalle zu wirken sind die Kabelbrücken in schwarz / gelber Signalfarbe eine gut sichtbare Bodenmarkierung. Darüber hinaus können sie auch als Fahrbahnschwelle zur Verkehrsberuhigung eingesetzt werden.


Flexibel für individuelle Anforderungen

Unser Sortiment an verschiedenen Kabelbrücken ermöglicht eine flexible Kabelführung im Innen- und Außenbereich. Mittels Verbindungszapfen können einzelne Elemente zu einer uneingeschränkt verlängerbaren Kabelbrücke miteinander verbunden werden. Mit den 30°-Bogenelementen können auch Bogen bis zu 90° realisiert werden.

5-Kanal-Kabelbrücken

Auf vielfachen Wunsch unserer Kunden haben wir unser Produktportfolio um 5-Kanal-Kabelbrücken ergänzt. Diese Lösung bietet Anwendungen mit kleineren Kabelquerschnitten (Ø bis 35mm) eine kostengünstige Alternative zu den 4-Kanal-Kabelbrücken. Zudem sind die 5-Kanal-Kabelbrücken im Vergleich flacher und leichter und erfüllen zeitgleich alle Kriterien der 4-Kanal-Kabelbrücken und sind somit für den Schwerlastverkehr (9t Achslast) geeignet.

Die 5-K-Serie besteht ebenfalls aus mehreren, zusammensetzbaren Einzelteilen, und kann für unterschiedliche Anforderungen individuell aus Geraden, Kurven und Endstücken zusammengesetzt werden. Die Einzelteile haben angegossene Verbindungszapfen, welche nicht separat bestellt werden müssen. Für die Anbringung von Endstücken asind die Verbindungszapfen separat erhältlich.

Kabelbrücken aus Vollgummi in unterschiedlichen Größen

Kabelbrücke 1-Kanal 1x 40 x 10 mm

1 Channel Cable Raceway

39870090

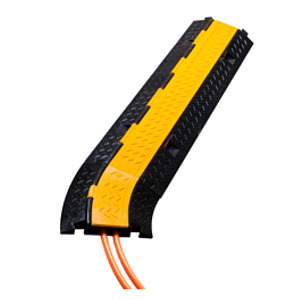

Kabelbrücke 2-Kanal 2x 28 x 30 mm

39870020

Kabelbrücke 2-Kanal 2x 80 x 80 mm

39870080

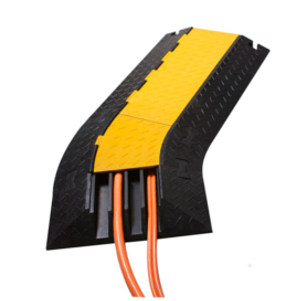

Kabelbrücke 4-Kanal 2x 52 x 52 mm + 2x 46 x 52 mm

39870040

Kabelbrücke 5-Kanal 5 x 35 x 35 mm

39870050
