Mehr als nur eine einfache CEE-Steckvorrichtung Mit NEO IPD bereit für die Bauindustrie 4.0



Die neuen Standards der Bauindustrie verlangen zukunftsfähige Weiterentwicklungen und Innovationen. Dabei geht es vor allem darum, dass Maschinen und Geräte immer intelligenter werden. Alle wesentlichen Systembestandteile sind eindeutig identifizierbar, kennen ihren Zustand und sind in der Lage, über eine übergeordnete Ebene miteinander zu interagieren.

Der NEO IPD ist unsere Antwort auf diese neuen Standards: eine innovative, smarte Weiterentwicklung der einfachen CEE-Steckvorrichtung. Denn mit dem NEO IPD können Sie bereits vor der Inbetriebnahme Ihrer angeschlossenen Geräte die zur Verfügung stehende Spannungsquelle prüfen. Die LED-Anzeige am Stecker zeigt Ihnen unmittelbar deren Zustand an. Auch Fehler und Defekte werden zuverlässig und direkt am Stecker visualisiert. Das Praktische: Sie können den NEO IPD sowohl im Standalone-Betrieb verwenden, als auch fest an Ihre Endgeräte anschließen.



Volle Transparenz für mehr Anwendersicherheit und Geräteschutz

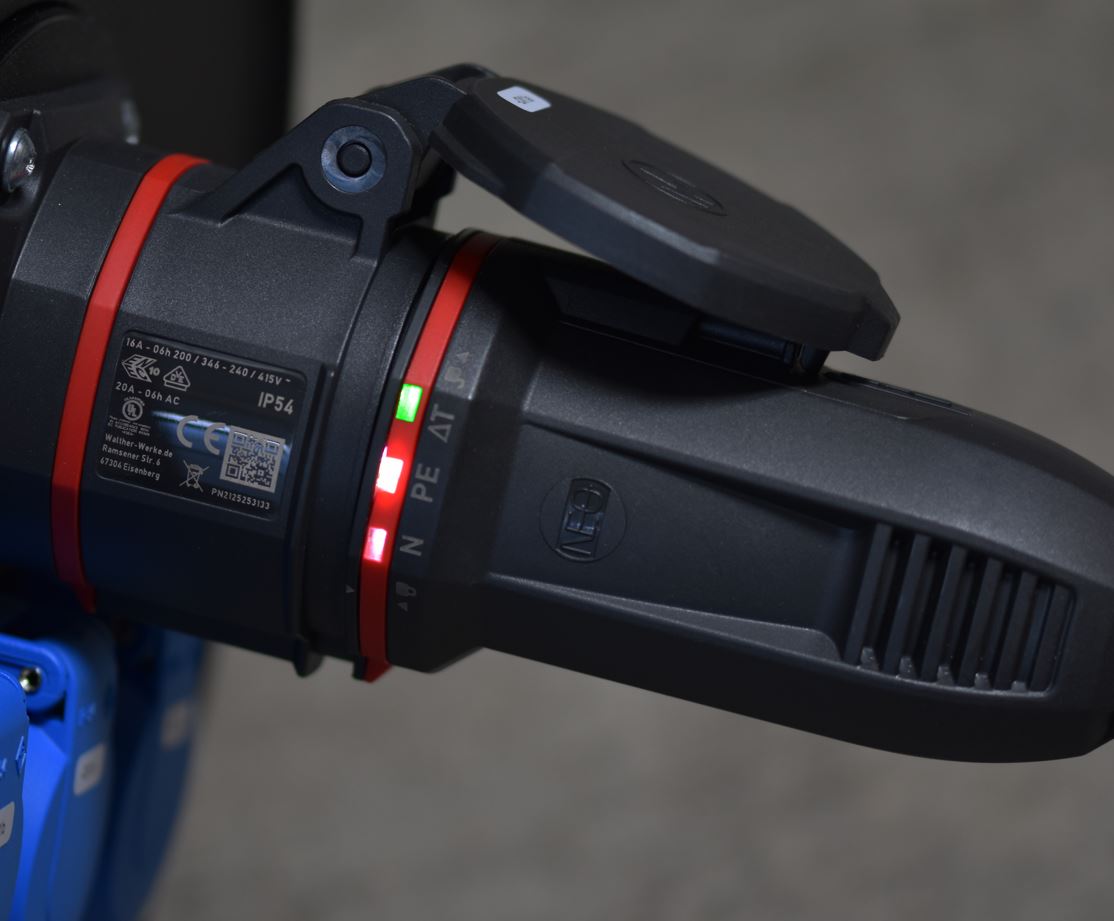

Der NEO IPD ist mit Elektronikkomponenten ausgestattet, mit denen Informationen über das Drehfeld, die Phasen-, Neutral- und Schutzleiterkontaktierung, sowie über die Temperatur im Steckergehäuse erfasst werden. Die integrierten LEDs visualisieren dabei die einzelnen Zustände.

Ein weiterer, großer Vorteil: Sie können den NEO IPD auch fest anschließen. Somit haben Sie als Anwender jederzeit eine zuverlässige und permanente Zustandsbewertung vor Ort. Denn auch Fehler und Defekte am jeweiligen Anschlusspunkt werden Ihnen unmittelbar angezeigt. Dadurch können Sie rechtzeitig reagieren und Fehler effizient beheben, bevor Anlagenschäden oder Ausfälle in der Verteilung entstehen. Mit dem NEO IPD erhöhen Sie Ihre Betriebssicherheit und schützen Ihre Bestandsgeräte zuverlässig. Das spart Ihnen Zeit und Kosten.

Einsatzgebiete und Anwendungsbereiche Bauindustrie und sicherheitsrelevante Anwendungsfelder



Die mögliche Anwendungspalette ist dabei breit gefächert.

Der NEO IPD findet Anwendung vor allem in der Bauindustrie und in baustellenähnlichen Bereichen. Hauptsächlich an Maschinen, an denen die Drehrichtung eine wichtige Rolle spielt, wie z. B. bei Estrichsilos, Kreissägen, Betonmischer, Absaugungen usw. . Aber auch für Anlagen, die sich im Dauerbetrieb befinden (wie z. B. Bautrockner, Grundwasserpumpen etc.). Somit ist der NEO IPD prädestiniert für den Einsatz in besonders sicherheitsrelevanten und zukunftsträchtigen Anwendungsfeldern.

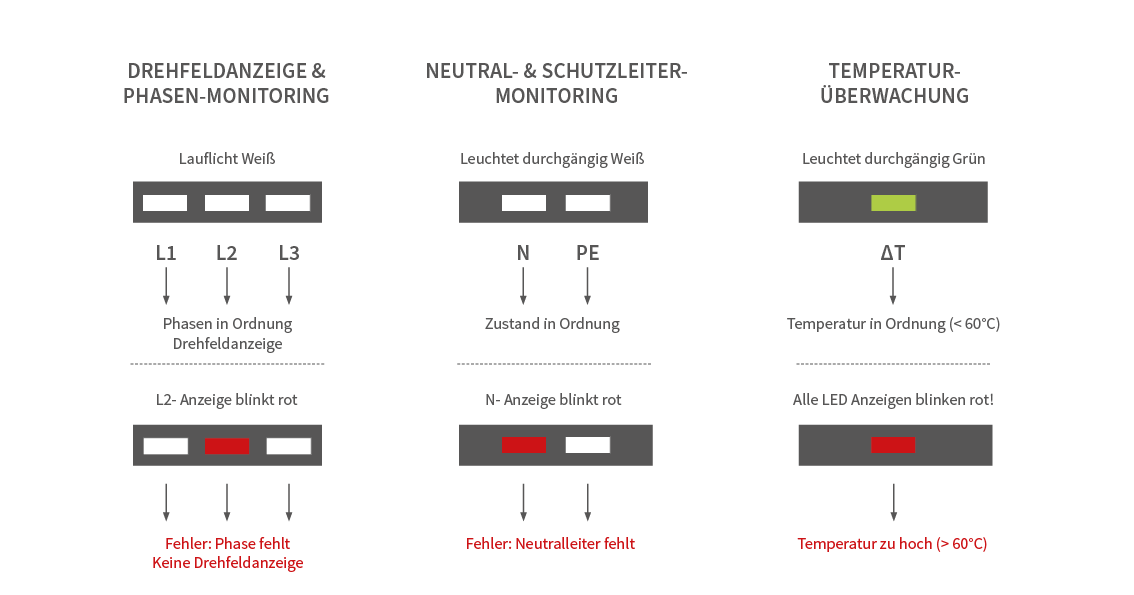

LED-Zustandsanzeige Schnell und einfach erklärt

Produkt-Highlights Alle Vorteile im Überblick

Fest anschließbar Ermöglicht eine permanente Überwachung der Spannungsquelle



Zum Festanschluß an Endgeräte zur permanenten Überprüfung der zur Verfügung stehenden Spannungsquelle.
Erfüllt die Vorschriften der DGUV V3 Prüfung und ermöglicht eine Durchführung der Prüfung bei fest angeschlossenem Stecker. Die Prüfung nach DGUV V3 ist eine gesetzlich vorgeschriebene Sicherheitsprüfung von Elektrogeräten, um sicherzustellen, dass die Geräte den geltenden Sicherheitsvorschriften entsprechen und keine Gefahr für die Benutzer darstellen.

LED Drehfeldanzeige Für eine unmittelbare Fehleridentifikation



Mit der LED Drehfeldanzeige erkennen Sie direkt nach dem Einstecken und vor der Inbetriebnahme, die Drehrichtung des angeschlossenen Endgerätes. Fehler werden Ihnen unmittelbar angezeigt. Eine manuelle und zeitaufwändige Drehfeldmessung, die nur eine elektrotechnische Fachkraft durchführen kann, ist somit nicht mehr erforderlich.

Auch als Laie können Sie jetzt auf einen Blick erkennen, ob die Drehfeldrichtung in Ordnung ist. Das spart Ihnen Zeit und Kosten!

Integrierte Temperaturüberwachung Schützt Geräte im Dauerbetrieb



Haben Sie Geräte, die im Dauerbetrieb laufen, wie z.B. Bautrockner oder Grundwasserpumpen, dann sollten diese zuverlässig und störungsfrei laufen ohne zu Überhitzen. Sollte es dennoch zu unzulässigen Temperaturerhöhungen kommen, liefert Ihnen der NEO IPD eine eindeutige und unmittelbare Fehleranzeige vor Ort. So können Sie im Ernstfall schnell reagieren, bevor größere Schäden entstehen und es zu längeren Stillstandzeiten kommt.

Phasen-, Neutral- & Schutzleiter-Monitoring Für erhöhte Sicherheit



Der NEO IPD detektiert Fehlfunktionen des Schutzleiters, die dazu führen können, dass die Schutzfunktion des RCD‘s nicht mehr gegeben ist. Dies birgt ein hohes Sicherheitsrisiko.

Mit der unmittelbaren Fehlerdiagnose bietet Ihnen NEO IPD eine erhöhte Sicherheit für den Personen- und Anlagenschutz. Und auch Fehlfunktionen der Phasen- und Neutralleiter sind unmittelbar ersichtlich, wodurch Sie einem Defekt der angeschlossenen Endgeräte von vorneherein vorbeugen können.

Integriertes Bluetooth Mesh-Modul Ready for smart communication



Im NEO IPD ist bereits ein funktionsfähiges Bluetooth Mesh-Modul integriert, wodurch Ihnen künftig auch eine zentralisierte und remote Zustandsüberwachung ermöglicht wird. Das dazu passende Gateway und die Softwareplattform IPD IoT befinden sich derzeit noch in der Entwicklung.

Ihr Vorteil: Sie müssen den NEO IPD später nicht nachrüsten. D.h. für den Gerätestecker selbst ist kein Upgrade erforderlich.

Use Cases NEO IPD in der Anwendung



In unseren Use Cases zeigen finden Sie drei konkrete Anwendungsfälle, die Ihnen veranschaulichen, wie Sie den NEO IPD gezielt einsetzen können.
Und welche praktischen Vorteile Ihnen unser intelligenter CEE-Stecker bietet.

Betreiben Sie ein Endgerät mit Drehstrommotor, dann entscheidet die Orientierung des Drehfeldes über dessen Drehrichtung. Sind zwei Phasen vertauscht, dann wird die Richtung des Feldes und damit die Drehrichtung des Motors umgekehrt. Dadurch kann das Gerät überhitzen und Schaden nehmen.

Möchten Sie eine unerwünschte Drehfeldrichtung durch eine falsche Verkabelung ausschließen, ist eine Drehfeldmessung bzw. –prüfung erforderlich. Diese ist jedoch in der Regel sehr aufwändig und kann nur durch eine elektrotechnische Fachkraft durchgeführt werden. Die Fachkraft nutzt hierzu ein Drehfeldprüfgerät, dass mit allen Phasen gleichzeitig manuell kontaktiert werden muss.

Mit dem NEO IPD gehört das ab sofort der Vergangenheit an. Denn auch als Laie können Sie jetzt schnell und einfach Fehler in der Drehfeldrichtung erkennen, ohne das Endgerät vorher in Betrieb nehmen zu müssen oder eine manuelle Drehfeldprüfung  durch eine elektrotechnische Fachkraft vornehmen zu lassen. Hierzu schließen Sie einfach den NEO IPD zwischen dem Endgerät und dem Versorgungsnetz an. Und die integrierte LED-Anzeige am Stecker zeigt Ihnen unmittelbar an, ob die Drehfeldrichtung korrekt ist. Das spart Ihnen viel Zeit in der Prüfung. Und Sie beugen so schnell und einfach möglichen Schäden an Ihren Endgeräten vor und vermeiden dadurch teure Folgekosten und Ausfallzeiten.

Haben Sie Geräte, die im Dauerbetrieb laufen, wie Bautrockner oder Grundwasserpumpen, dann müssen diese über einen längeren Zeitraum hinweg zuverlässig, sicher und störungsfrei laufen. Zwar sind diese Geräte grundsätzlich für den Dauerbetrieb ausgelegt, dennoch können auch Funktionsstörungen während des Betriebs auftreten. Bspw. kann es zu einem Ausfall der integrierten Schutzmechanismen kommen, so dass das Gerät durch die hohe Dauerlast überhitzt. Das Problem hierbei: die Geräte haben in der Regel keine integrierten Kontrollen, die bestimmte Temperatur-Grenzwerte überwachen und frühzeitig anzeigen. Daher ist die Überprüfung einer Überhitzung aktuell nicht, oder nur mit hohem Aufwand möglich. Und die Schäden, die durch eine Überhitzung entstehen können, sind nicht zu unterschätzen.

Und hier kommt der NEO IPD zum Einsatz. Denn der NEO IPD hat eine optische und eindeutige Temperaturanzeige. So können Sie auch als Laie jederzeit problemlos kontrollieren, ob das angeschlossene Endgerät störungsfrei läuft. Ein kurzer Blick auf die LED-Zustandsanzeige genügt und Sie erkennen, ob die Temperatur im Normalbereich liegt.

Der NEO IPD erfasst die Temperatur direkt im Stecker. Liegt die Temperatur unter 60° C, leuchtet die LED-Anzeige konstant grün. Kommt es zu einer Temperaturüberschreitung größer 60° C, beginnen sämtliche Anzeigen am Stecker rot zu blinken. Sie können nun direkt eingreifen und das Gerät vom Netz nehmen, bevor größere Schäden entstehen. Mit dem NEO IPD erhöhen Sie Ihre Betriebssicherheit. Und Sie steigern Ihre Effizienz, in dem Sie Stillstandzeiten reduzieren bzw. vollständig vermeiden.

Sie möchten eine Pumpe anschließen und in Betrieb nehmen. Bei der Pumpe fehlt jedoch unbemerkt der Schutzleiter, was in der Regel durch einen Bruch in der Versorgungsleitung beim Endgerät verursacht wird. Nun kommt es bei der Inbetriebnahme zu einem weiteren Fehlerfall: Kurzschluss einer Phase mit dem Gehäuse, wodurch ein Körperschluss entsteht. Hierbei kommt es zu einer unerwünschten Verbindung zwischen einem aktiven Leiter, der im normalen Betrieb unter Spannung steht und einem normalerweise nicht unter Spannung stehenden Anlagenteil (Körper). Dies birgt ein sehr hohes Sicherheitsrisiko! Denn beim Berühren der Anlageteile, die durch den Körperschluss nun unter Spannung gesetzt sind, kann die Person durch einen elektrischen Schlag erhebliche gesundheitliche Schäden davontragen.

Mit dem NEO IPD schützen Sie sich selbst und Ihre Mitarbeiter. Denn Sie erkennen bereits vor dem Einschalten der Pumpe, ob der Schutzleiter (PE) des Anschlusspunktes vorhanden ist oder nicht. Somit eliminieren Sie von vorneherein das Sicherheitsrisiko eines elektrischen Schlags.

Für jede Anforderung die passende Lösung

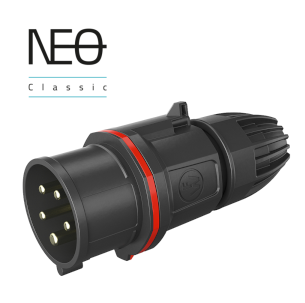

Klassische Anwendung

Traditionelle Produktauslegung mit externer Zugentlastung bei kleinstmöglicher Baugröße.

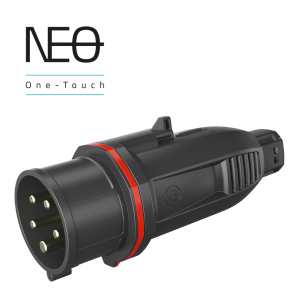

Professionelle Anwendung

Optimiert für schnellste Konfektionierung und Wiederanschließbarkeit, maximale Betriebssicherheit.
Innenliegende, automatisch aktivierende Zugentlastung.

Zukunftsorientierte Anwendung

Mit NEO IPD immer einen Schritt voraus. Die intelligente CEE-Steckvorrichtung entwickelt für IoT-Anwendungen.
